Högprecisionsmunstycke för limdispensering

High Precision Glue Dispensing Flow Nozzle är ett specialiserat precisionsflödesmunstycke designat exklusivt för automatiserad limdispenseringsutrustning. Hela enheten är integrerad bearbetad av ett enda block av SUS304 rostfritt stål. Dess kritiska interna flödeskanaler och mikrospårstrukturer bearbetas med hjälp av MM35HP precisions långsamtrådiga EDM-maskin från Seibu, med en ultrafin 0,07 mm tråddiameter och elektrisk urladdningsteknik för att bilda de invecklade mikroslitsarna.

De primära tillverkningsutmaningarna för denna produkt ligger i dess ultrasmala mikrospår, tunnväggiga sektioner och mikrokanalstrukturer. Under bearbetningsprocessen är det viktigt att inte bara säkerställa dimensionell noggrannhet utan också att bibehålla jämnheten hos de inre väggarna, konsistensen hos mikrospåren, monteringsstabilitet och - kritiskt - flödesstabilitet under långvariga driftsförhållanden.

För att hantera dessa intrikata dispenseringsstrukturer använder Xincheng en rigorös process som involverar flera trimningspass, exakta kompensationskontroller och optimerade bearbetningsparametrar. Denna strikta kontroll över kritiska dimensionstoleranser säkerställer att produkten bibehåller stabil, konsekvent monteringsprestanda och exakta flödeskontrollmöjligheter, även under massproduktion.

Grundläggande produktinformation

• Produktnamn: Högprecisionsmunstycke för limdispensering

• Material: SUS304 rostfritt stål

• Bearbetningsprocesser: Slow-wire EDM, Precision Oil-based EDM, Micro-EDM, Precision Milling

• Bearbetningsutrustning: Seibu MM35HP (Slow-wire EDM), Sodick AP250L

• Bearbetningsmöjligheter: mikrospår, mikrohål, ultrasmala slitsar, tunnväggiga strukturer, oregelbundet formade flödeskanaler

Produktens strukturella egenskaper

Mikroslotstruktur

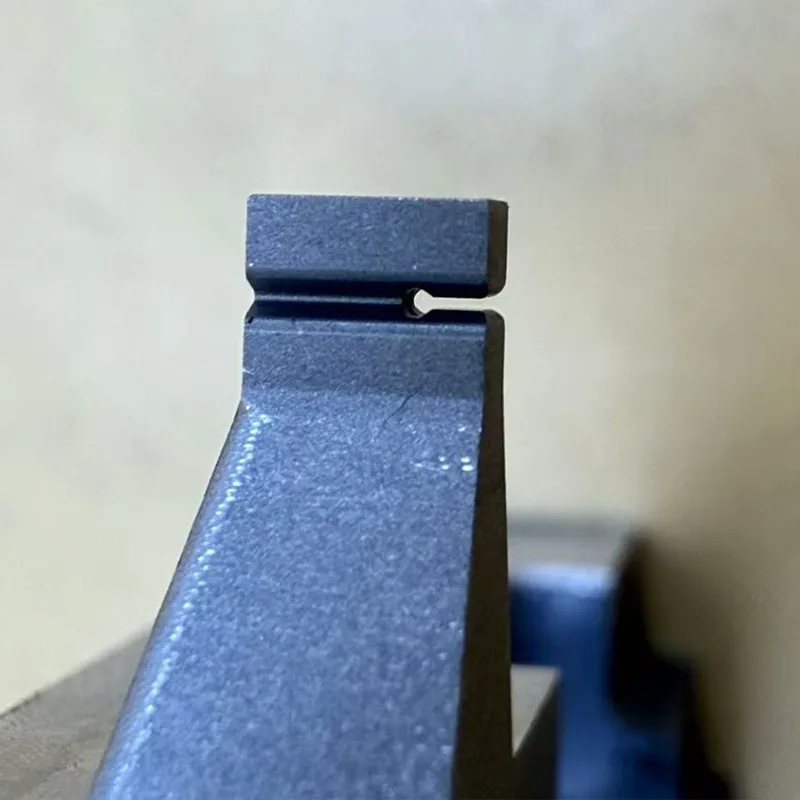

Den övre delen av produkten har en ultrafin mikrospårstruktur. Kraven på spårets bredd är extremt stränga, vilket gör den till ett typiskt exempel på en komponent som kräver precisionsbearbetning med långsam tråd EDM.

Konventionell trådskärningsutrustning stöter ofta på problem vid bearbetning av sådana strukturer – inklusive trådbrott, hörnkollaps, instabila spårdimensioner, grova invändiga ytor, kvarvarande mikrograder och termisk deformation.

Följaktligen bearbetas det högprecisionslimdispenserande flödesmunstycket uteslutande med högprecisions EDM-utrustning med långsam tråd under hela tillverkningscykeln, vilket garanterar konsekventa mikrospårbredder, intakta kanter och enhetliga flödeskanalövergångar.

Högt koncentricitetskrav för mikrokanaler

En hög grad av koncentricitet och positionsnoggrannhet måste upprätthållas mellan den inre flödeskanalen och den yttre mikrospårets struktur. Om koncentricitetsavvikelsen är betydande är den faktiska dispenseringsprocessen utsatt för följande problem:

• Dispenseringsoffset

• Ojämn dispensering

• Flödeshastighetsfluktuationer

• Igensättning

• Läckage

Därför är det under tillverkningsprocessen väsentligt att samtidigt kontrollera positionsnoggrannheten för mikrospåren, centreringen av flödeskanalerna, parallelliteten och konsistensen av monteringsreferenspunkter.

Kontroll av ytfinish för innervägg

Även om många produkter kan uppfylla dimensionsspecifikationer, om de interna flödeskanalerna uppvisar alltför djupa EDM-texturer, kvarvarande grader eller vidhäftande mikropartiklar, är den dispenserade vätskan benägen att vidhäfta väggen, sedimentera eller till och med sätta igen sig under efterföljande användning.

Följaktligen lägger tillverkningsprocessen ett primärt fokus på att kontrollera:

• EDM-energi

• Antal trimpass

• Ytjämnhet

• Värmepåverkade zoner

• Bildning av mikrograd

Bearbetningsutmaningar för SUS304-material

SUS304 är ett typiskt austenitiskt rostfritt stål; medan den har utmärkt korrosionsbeständighet, erbjuder den betydande utmaningar inom området för mikrobearbetning.

Detta är särskilt sant vid bearbetning av ultrafina slitsar, där problem som materialtrådfasthet, instabil elektrisk urladdning, värmegenerering under bearbetning, mikrodeformation och dimensionell drift är benägna att uppstå.

För produkter av detta slag är därför stabiliteten hos bearbetningsutrustningen och omfattande processexpertis av största vikt.

Bearbetningsförmåga för ultrafina tråddiametrar (0,07 mm)

Kärnområdet med mikrospår i våra högprecisionslimdispenserande flödesmunstycken bearbetas med en ultrafin tråddiameter på 0,07 mm.

Jämfört med vanliga koppartrådar innebär detta tillvägagångssätt:

• Högre bearbetningskomplexitet

• En mindre elektrisk urladdningszon

• Skärpta krav på processstabilitet

• Snävare toleranser för trådspänningskontroll

Xincheng har länge specialiserat sig på precision med långsam hastighet wirecut EDM; vi har samlat på oss omfattande bearbetningsexpertis i skapandet av mikrospår, mikrohål och komplexa, oregelbundet formade slitsar.

Kärnproduktfördelar

• Dimensionell kontroll på mikronnivå

• Stabil konsistens av mikrospår

• Stöder komplexa och oregelbundna geometrier

• Motståndskraftig mot korrosion och vidhäftande miljöer

• Stabil försörjning för massproduktion

• Stöder anpassad utveckling för icke-standardiserade delar

Tillämpliga industrier

• Automatiserad dispenseringsutrustning

• Halvledarförpackningsutrustning

• Precisionssprututrustning

• Mikrofluidikutrustning

• Utrustning för hantering av medicinska vätskor

• Utrustning för tillverkning av litiumjonbatterier

• Elektronikförpackningsindustri

• Precisionsautomationsutrustning

Bearbetningskapacitet hos Xincheng

• Precision slow-wire EDM-bearbetning

• Precision oljebaserad trådkapning

• Mikrofin trådskärning

• Precisionsbearbetning av mikrohål

• Precisionsbearbetning med mikrospår

• Precisionsbearbetning av oregelbundna delar

• Bearbetning av automationskomponenter

• Anpassning av icke-standardiserade precisionsdelar

• Bearbetning av komplexa, tunnväggiga strukturer

Varför gör så många kunder upprepade beställningar?

För produkter som High Precision Glue Dispensing Flow Nozzle går det som kunderna verkligen bryr sig om långt utöver bara estetik.

Ännu viktigare, de fokuserar på:

• Stabilitet efter installation på utrustningen

• Konsistens i dispenseringsflöden

• Motstånd mot igensättning

• Enhetlighet över massproducerade partier

• Om frekventa maskinjusteringar krävs under drift

Många fabriker kan lyckas "tillverka delen", men få kan uppnå "långsiktig stabilitet och konsistens från parti till parti."

Och det är just här den verkliga utmaningen med EDM-bearbetning med mikrofina långsamma trådar ligger.

Varför välja Xincheng?

Xincheng ligger i Shajing, Shenzhen, intill tillverkningscentrumet Chang'an, Dongguan.

Vårt företag är specialiserat på högprecisionsskärning med långsam tråd EDM och bearbetning av invecklade mikrostrukturer, som betjänar automationsutrustning, halvledare, medicin, elektronik och avancerad utrustningstillverkning.

Vår anläggning är utrustad med toppmodern precisionsmaskineri – inklusive Seibu MM35HP och Sodick AP250L – vilket gör det möjligt för oss att tillförlitligt bearbeta komplexa mikrospår, mikrohål, tunnväggiga komponenter och oregelbundna geometrier.

Vi erbjuder specialtillverkning baserad på kundritningar, icke-standardiserad delbearbetning och en stabil leveranskedja för massproduktion. Vi välkomnar dina förfrågningar!
