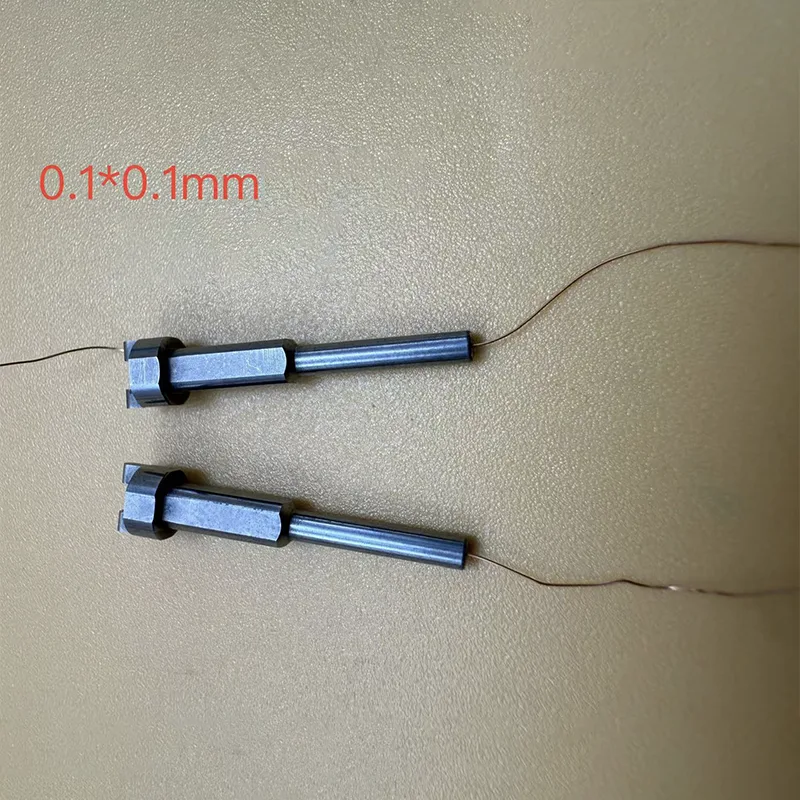

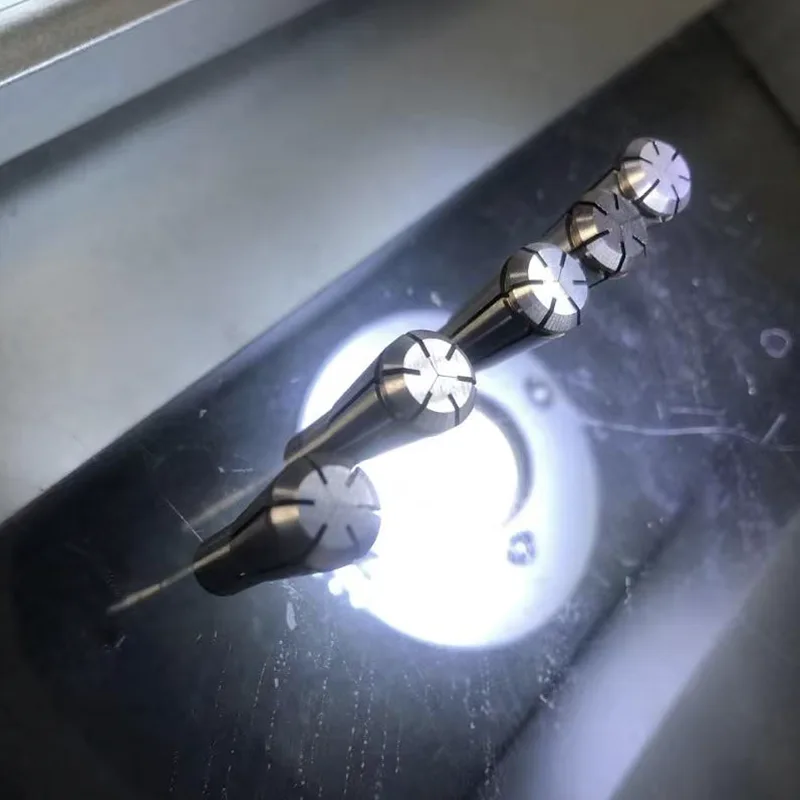

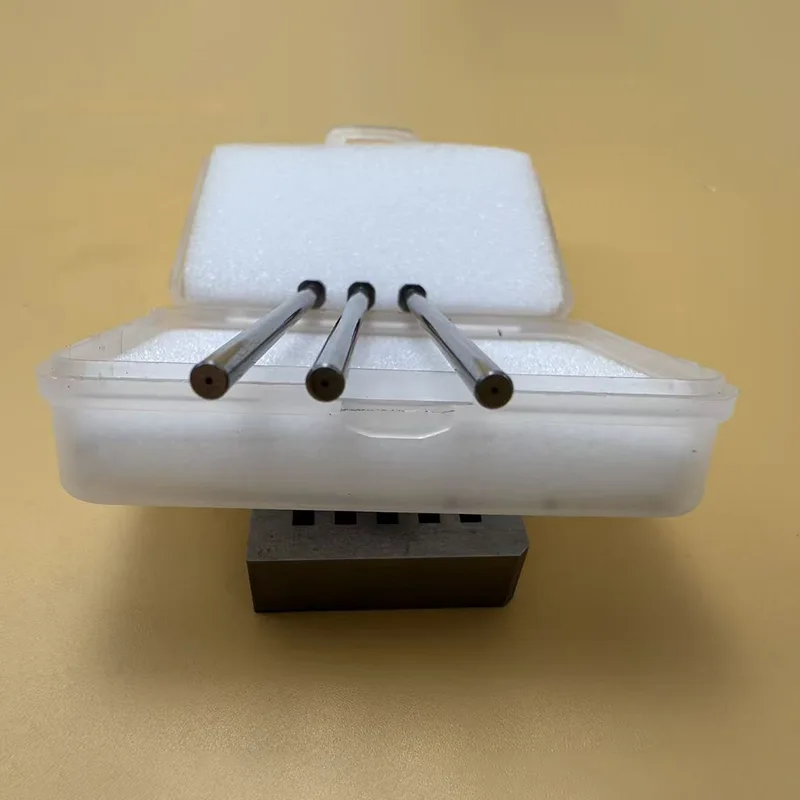

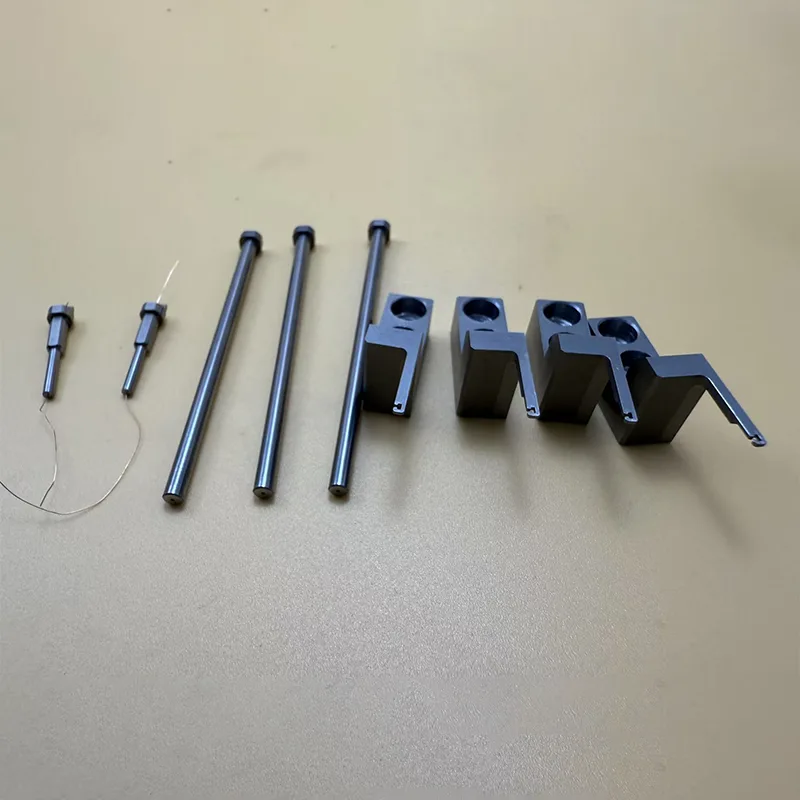

Ledningsmunstycken i volframkarbid

Ledningsmunstycken i volframkarbid, även känd som trådmunstycken av volframkarbid eller styrstift av volframkarbid, är precisionsstyrande komponenter gjorda av de överlägsna egenskaperna hos volframkarbid. Deras kärnfunktion är att leda tråden smidigt genom tråden, vilket förhindrar skador. De är nyckelkomponenter som säkerställer produktionsprecision inom olika industrier som lindning och tråddragning.

Produktmaterial

Ledningsmunstycken i volframkarbid är i första hand gjorda av högkvalitativ volframkarbid (volframstål). Vissa produkter används i kombination med hjälpkonstruktioner som stålbaser. Olika kvaliteter av volframstål är lämpliga för olika applikationer. Till exempel kombinerar YG6X-kvaliteten god slitstyrka och seghet, vilket gör den lämplig för styrning av ståltråd och icke-järnmetalltråd; YG8-klass har utmärkt övergripande prestanda och kan hantera de flesta konventionella trådbearbetningsscenarier.

Produktens prestanda

Ledningsmunstyckesdelar i volframkarbid uppnår i allmänhet en hårdhet på HRA90 eller högre, med en böjhållfasthet som når upp till 2300 N/mm². Deras slitstyrka överstiger vida det för vanligt stål, och deras livslängd är mer än 10 gånger så lång som för liknande ståldelar. De bibehåller hög hårdhet även vid 550 ℃ och har en låg termisk expansionskoefficient, vilket säkerställer strukturell stabilitet i produktionsmiljöer med alternerande höga och låga temperaturer. Efter speciell bearbetning har de en viss korrosions- och oxidationsbeständighet, vilket gör dem lämpliga för olika industriella miljöer.

Strukturell design

Ledningsmunstycken i volframkarbid är oftast utformade med en rörformad struktur, uppdelad i en klämsektion och en utloppssektion. Spännsektionen har en något större ytterdiameter för att säkerställa en stabil installation, medan utloppssektionen har en håldiameter utformad för att matcha trådspecifikationerna, med en mjuk övergång mellan de två. Det inre hålet och inlopps-/utloppsportarna i båda ändarna är vetenskapligt utformade med bågar för att säkerställa en rimlig vinkel för trådpassage och undvika stopp. Vissa specialtillverkade dubbelhåls-, flerhåls- och andra speciella strukturer är tillgängliga för att anpassas till komplexa processer som flersträngslindning.

Bearbetningsprecision

Genom flera slipprocesser (grov, medium, fin och ultrafin) kan ytråheten på det inre hålet nå Ra0,1 och är ännu lägre vid de böjda ändarna (Ra0,025). Bearbetningsgränserna kan uppnå en håldiameter ≥0,15 mm, väggtjocklek ≥0,10 mm och dimensionella toleranser kontrollerade inom 0,01 mm. Innan de lämnar fabriken genomgår alla delar en fullständig inspektion med ett elektronmikroskop för att säkerställa en naturlig övergång mellan det inre hålet och krökningen, vilket garanterar smidig trådpassage.

Applikationsscenarier

Motor- och motortillverkning: Ledningsmunstycken i volframkarbid är kärnkomponenter för lindning av stator- och rotorspolar i serielindade motorer, fläktmotorer och mikromotorer. De styr den emaljerade tråden exakt under lindningen, förhindrar repor på isoleringsskiktet och säkerställer konduktiviteten och livslängden för motorspolarna.

Trådbearbetningsindustri: Vid tillverkning av trådar, kablar och rostfria ståltrådar används de för att styra tråden under dragnings- och transportprocesser. Det släta inre hålet minskar ytslitaget, vilket säkerställer enhetlig tråddiameter och en slät yta.

Andra precisionsbearbetningsområden: Kompatibel med CNC-automatiska lindningsmaskiner och annan utrustning för olika precisionsspolbearbetning. Den kan även appliceras på speciella processer såsom flertrådig parallelllindning av spolar. Vissa skräddarsydda modeller kan till och med möta styrbehoven hos ledningar med olika specifikationer från 1 till 500 mm.

Anpassningstjänster som stöds

Standardspecifikationer: En mängd olika standardmodeller finns tillgängliga på marknaden, med kompletta parametrar som håldiameter, längd och ytterdiameter. Till exempel har vissa modeller håldiametrar från 0,15 mm, och yttermåtten kan täcka ett intervall på 1-500 mm.

Vi stöder anpassningstjänster: Vi stöder anpassning baserat på ritningar eller prover som användaren tillhandahåller, inklusive speciella håldiametrar, oregelbundna strukturer (som platta eller elliptiska) och trådinlopps-/utloppsportar med specifika krökningar. Vissa tillverkare har låga minimibeställningskvantiteter och kan även tillhandahålla bulkanpassning och snabba leveranstjänster. Det totala utbudet kan möta inköpsbehovet för mer än 50 000 enheter åt gången.
