Vad är precisionsverktygsfixturer och varför spelar de roll i modern tillverkning?
Precisionsverktygsfixturerär specialiserade enheter utformade för att säkert hålla, stödja och exakt positionera arbetsstycken under tillverkningsoperationer såsom bearbetning, montering, inspektion och svetsning. Dessa fixturer är viktiga för att säkerställa noggrannhet, repeterbarhet och kvalitet i högtoleransproduktionsmiljöer, från flyg- och rymddelar till fordonskomponenter och elektronikenheter.
Den här omfattande artikeln utforskar världen av precisionsverktygsfixturer – inklusive deras definition, viktiga fördelar, vanliga typer, applikationer, designöverväganden och framtida trender. Du hittar också organiserade tabeller, tydliga listor och ett omfattande avsnitt med vanliga frågor som hjälper dig att förstå både grundläggande koncept och avancerade verktygsprinciper.
Innehållsförteckning
- Vad är en precisionsverktygsfixtur?
- Hur fungerar precisionsverktygsfixturer?
- Varför är precisionsverktygsfixturer viktiga?
- Vilka typer av precisionsverktygsfixturer är vanliga?
- Hur utformas precisionsverktygsfixturer?
- Vilka branscher använder precisionsverktygsfixturer?
- FAQ – Precisionsverktygsfixturer
Vad är en precisionsverktygsfixtur?

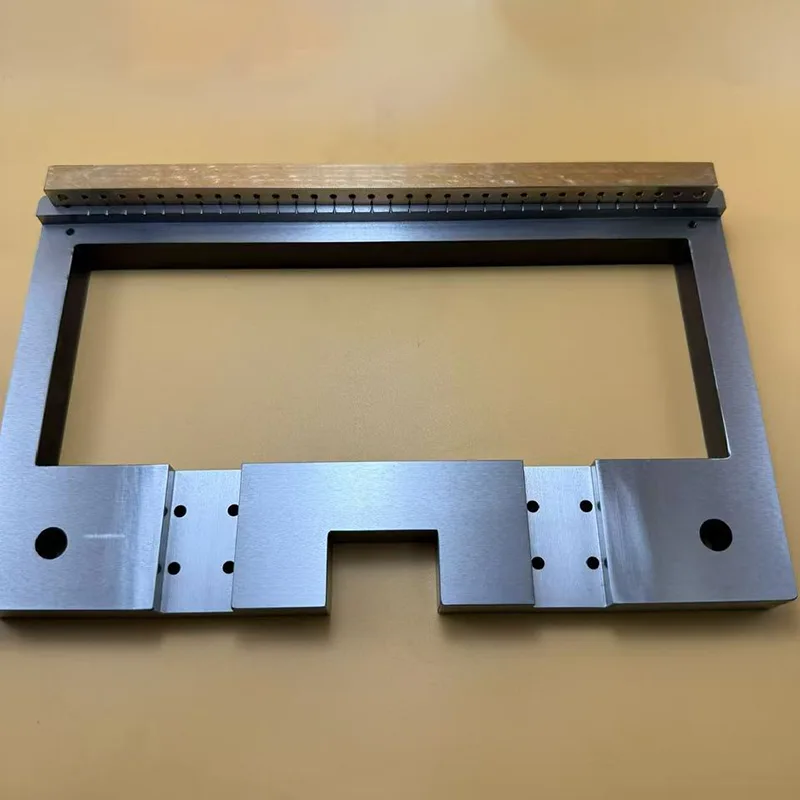

En precisionsverktygsfixtur är en specialtillverkad mekanisk anordning som används vid tillverkningen för att hålla och positionera ett arbetsstycke säkert under processer som fräsning, borrning, svarvning, montering och inspektion. Till skillnad från jiggar, som kan styra verktyg, håller fixturer i första hand delen stadigt så att verktyg kan arbeta konsekvent utan variation.
Nyckelkomponenter i en verktygsfixtur
- Basplatta:Ger en stabil grund för armaturen.
- Klämmor och skruvstycken:Säkra arbetsstycket på plats.
- Lokaliseringsstift:Placera delen exakt i förhållande till verktyget.
- Stödstöd:Förhindra rörelse och vibrationer under bearbetning.
Hur fungerar precisionsverktygsfixturer?
Precisionsverktygsfixturer fungerar genom att immobilisera ett arbetsstycke vid exakt definierade punkter så att bearbetningsverktyg eller monteringsoperationer kan utföras konsekvent och exakt. Detta garanterar att varje del uppfyller designtoleranser och kvalitetsstandarder under en produktionsserie.
Steg i Fixture Operation
- Placera arbetsstycket i fixturens lokaliseringsfunktioner.
- Fäst delen med klämmor eller fästelement.
- Utför bearbetning eller monteringsprocessen.
- Släpp den färdiga delen och ladda nästa enhet.
Varför är precisionsverktygsfixturer viktiga?
Precisionsverktygsfixturer erbjuder betydande fördelar vid tillverkning av både små serier och stora volymer:
| Förmån | Beskrivning |
|---|---|
| Dimensionell noggrannhet | Säkerställer att delar bearbetas till exakta specifikationer genom att förhindra rörelse. |
| Konsistens och repeterbarhet | Producerar enhetliga delar över körningar, vilket minskar variationen. |
| Minskat fel och avfall | Sänker skrot- och omarbetningskostnaderna genom stabil delhållning. |
| Förbättrad produktivitet | Snabbar upp installations- och växlingstiden. |
| Förbättrad säkerhet | Minimerar operatörens exponering för faror genom att säkra arbetsstycken. |
Vilka typer av precisionsverktygsfixturer är vanliga?
Beroende på tillverkningsbehov kan armaturer utformas som:
- Fräsfixturer– Hålldelar till fräsmaskiner.
- Vändningsfixturer– Stöd roterande bearbetningsoperationer.
- Borrfixturer– Styr och håll arbetsstycken för borrning.
- Monteringsfixturer– Rikta in delar under sammanfogningsprocesser.
- Inspektionsfixturer– Säkra delar vid mätning och kvalitetskontroller.
Hur utformas precisionsverktygsfixturer?
Att designa fixturer för precisionsverktyg involverar tekniska principer som tar hänsyn till detaljens geometri, bearbetningskrafter, repeterbarhet, materialval och enkel lastning/lossning. Designers använder CAD-verktyg och bearbetningssimuleringar för att verifiera prestanda före tillverkning. Viktiga designöverväganden inkluderar:
- Noggranna lokaliseringspunkter anpassade till kritiska delar.
- Tillräcklig spännkraft utan delförvrängning.
- Tillåtelse för enkla justeringar och underhåll.
Vilka branscher använder precisionsverktygsfixturer?
Precisionsverktygsfixturer är oumbärliga inom sektorer där noggrannhet och repeterbarhet spelar roll:
- Flyg och rymd– Komponentbearbetning med hög tolerans.
- Bil– Motordelar, karosskomponenter och sammansättningar.
- Medicinsk utrustning– Enheter som kräver precision på mikronnivå.
- Elektronik– PCB- och mikrokomponenttillverkning.
- Allmän tillverkning– Produktions- och inspektionsuppgifter som kräver konsekvens.
FAQ – Precisionsverktygsfixturer
- Vad är det primära syftet med fixturer för precisionsverktyg?
- Huvudsyftet med precisionsverktygsfixturer är att hålla och positionera arbetsstycken säkert under bearbetning eller montering, vilket säkerställer dimensionell noggrannhet och repeterbarhet under hela produktionskörningarna.
- Hur förbättrar precisionsverktygsfixturer produktkvaliteten?
- Genom att eliminera rörelser och vibrationer under bearbetning hjälper fixturer till att minska fel och säkerställa att varje del som produceras överensstämmer med strikta toleranser och designspecifikationer.
- Kan precisionsverktygsfixturer användas för automatiserade system?
- Ja, fixturer är ofta integrerade med CNC-maskiner och robotsystem för att effektivisera automatiserad tillverkning med hög konsistens och drifttid.
- Hur skiljer sig fixturer från jiggar?
- Fixturer håller arbetsstycket på plats utan att styra själva verktyget, medan jiggar också kan styra verktygsbanan till platser; båda förbättrar produktiviteten men fyller olika roller.
- Varför är fixturdesign viktig för långa produktionsserier?
- Bra fixturdesign säkerställer repeterbarhet, minskar installationstiden, minimerar verktygsslitage och stöder jämn kvalitet över tusentals delar – allt väsentligt för effektiv produktion av stora volymer.
