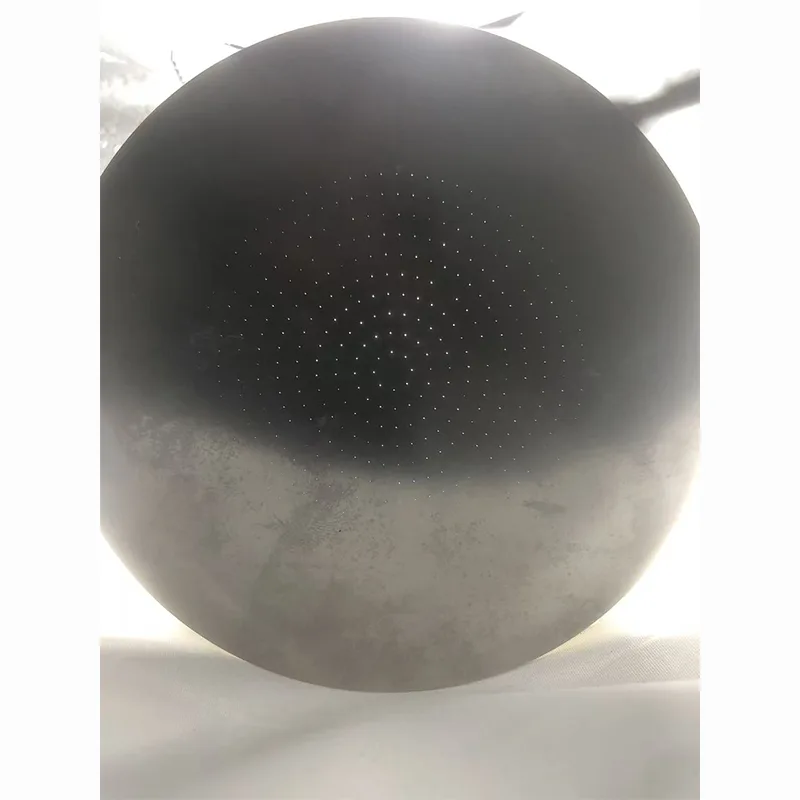

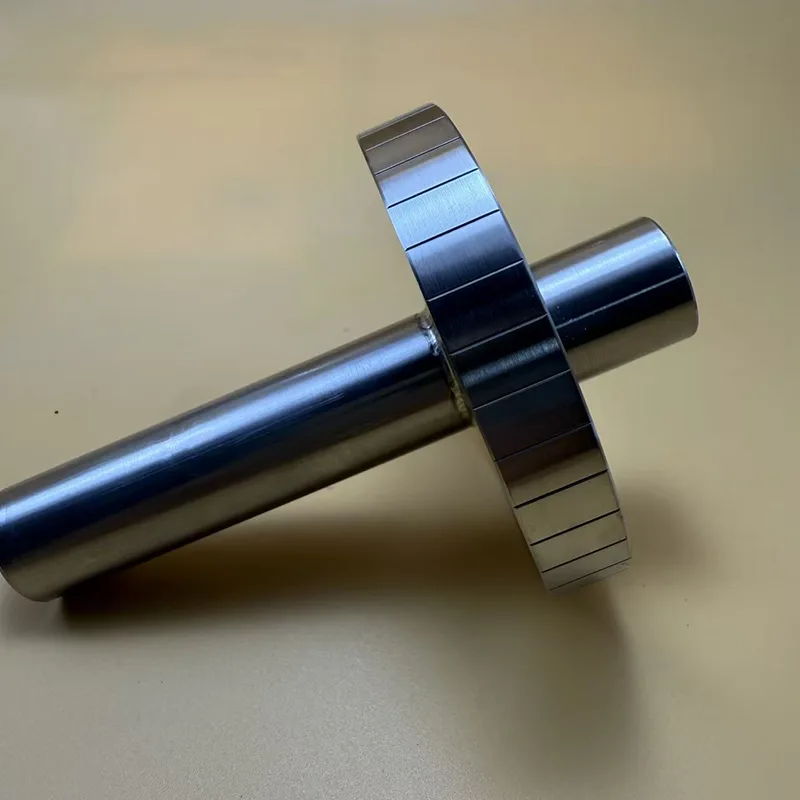

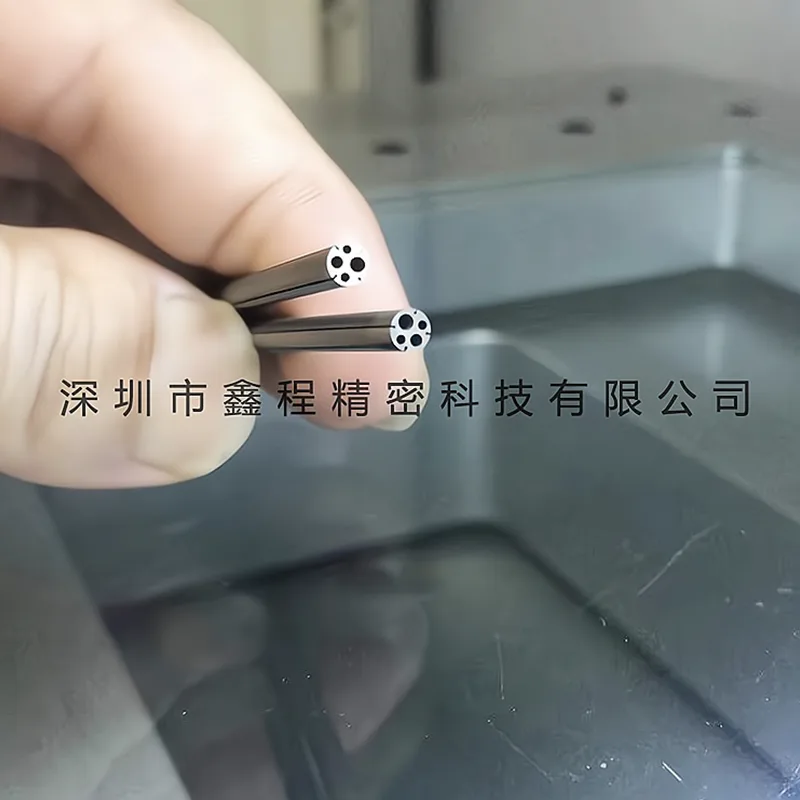

0,15 mm rund hål tråd EDM

Tekniska fördelar

0,15 mm Round Hole Wire EDM-tjänsten använder importerad utrustning för långsam trådkapning (som Sodick och Charmilles), parad med mässing/galvaniserade elektrodtrådar med en diameter på 0,03-0,1 mm. Högfrekvent pulsurladdning tar bort metall, och ett adaptivt servokontrollsystem uppnår exakt hålbildning genom smal slits och centrumpositioneringsteknik. Kärnprecisionsindikatorer är branschledande:

- Måttnoggrannhet: Slitsbreddstoleransen kontrolleras strikt inom ±0,002 mm, och spaltlängd och djupdimensionella fel är ≤0,003 mm, vilket uppfyller precisionskraven i GB/T 13916-2008;

- Måttnoggrannhet: Toleransen för håldiametern är strikt kontrollerad inom ±0,002 mm, och håldjupets dimensionsfel är ≤0,003 mm, vilket uppfyller precisionskraven enligt GB/T 13916-2008;

- Ytkvalitet: Ytråheten på innerväggen i det smala spåret kan nå Ra0,2-0,4μm, vilket ger en enhetlig spegeleffekt. Den kan monteras direkt utan efterföljande polering, vilket undviker slitage på arbetsstycket eller signalstörningar orsakade av ytjämnhet.

- Ytkvalitet: Ytråheten på det runda hålets innervägg kan nå Ra0,2-0,4μm, vilket ger en enhetlig spegeleffekt. Den kan monteras direkt utan efterföljande polering, vilket undviker komponentslitage eller mediablockering orsakad av ytjämnhet.

- Geometriska toleranser: Spårens rakhet ≤0,001MM/100MM, parallellitet ≤0,002MM, tolerans för intilliggande spåravstånd ≤0,003MM, vilket säkerställer konsistensen hos strukturen med flera spår.

- Geometriska toleranser: Rundhet av runda hål ≤0,001MM, koncentricitet ≤0,002MM, angränsande runda håls centrumavståndstolerans ≤0,003MM, vilket säkerställer monteringskonsistensen hos flerhålsstrukturen.

- Bearbetningsstabilitet: Användning av en vattenlöslig arbetsvätska och ett filtreringssystem med sluten slinga minskar elektrodtrådsvibrationer och urladdningsstörningar, vilket uppnår en enstaka snäv skåra bearbetningshastighet ≥99,2%, och satsproduktionsdimensionella fluktuationer ≤0,0015 mm;

Bearbetningsstabilitet: Användning av en vattenlöslig arbetsvätska och ett filtreringssystem med sluten slinga minskar elektrodtrådsvibrationer och urladdningsstörningar, vilket uppnår ett enstaka runda håls bearbetningsgenomföringshastighet ≥99,2 % och satsproduktionsdimensionella fluktuationer ≤0,0015 mm.

Typiska applikationer

0,15 mm Round Hole Wire EDM, med sina kärnfördelar med "ultrafin bländare + hög precision", används i stor utsträckning inom avancerade tillverkningsområden med stränga krav på strukturell precision:

1. Precisionsformtillverkning: Används för blyslitsar i halvledarförpackningsformar och terminalbildande sömmar i anslutningsformar, vilket säkerställer exakt formning och insättning/borttagning av stift och terminaler, vilket förlänger formens livslängd till över 500 000 cykler;

2. Precisionsformtillverkning: Används för stifthål i halvledarförpackningsformar och terminalpositioneringshål i kontaktformar, vilket säkerställer exakt montering och insättning/borttagningskonsistens av stift och terminaler, vilket förlänger formens livslängd till över 500 000 cykler;

3. Flyg- och rymdkomponenter: Bearbetning av kylslitsar i flygmotorblad och signalöverföringsslitsar i sensorhus, säkerställer kyleffektivitet och signalöverföringsstabilitet, uppfyller tillförlitlighetsstandarder för flyg- och rymdkvalitet;

4. Flyg- och rymdkomponenter: Bearbetning av signalstifthål i flygsensorer och dämpningsöppningar i hydrauliska ventilkärnor, säkerställer signalöverföringsstabilitet och hydraulisk kontrollprecision, uppfyller tillförlitlighetsstandarder för flyg- och rymdkvalitet;

5. Elektroniska komponenter: Används för smala slitsar i kommutatorer av mikromotorer och värmeavledningsslitsar i precisionsmotstånd, vilket minskar komponentstorleken samtidigt som värmeavledningsprestandan förbättras, i linje med trenden av "miniatyrisering och hög integration" inom konsumentelektronik;

6. Elektroniska komponenter: Används för borstpositionering av hål i mikromotorer och blyhål i precisionskondensatorer, vilket minskar komponentstorleken samtidigt som ledningsförmågan förbättras, i linje med trenden av "miniatyrisering och hög integration" inom konsumentelektronik;

7. Tillbehör för medicinsk utrustning: Bearbetning av styrslitsar i minimalt invasiva medicinska apparater och probslitsar i diagnostiska instrument, säkerställer instrumentdriftprecision och testnoggrannhet, uppfyller medicinska biokompatibilitetskrav.

8. Tillbehör för medicinsk utrustning: Bearbetning av styrtrådshål i minimalt invasiva medicinska apparater och sondhål i diagnostiska instrument, säkerställer instrumentdriftprecision och testnoggrannhet, uppfyller medicinska biokompatibilitetskrav.

Servicegaranti

För att möta de personliga behoven hos olika kunder tillhandahåller vi end-to-end precision 0,15 mm runda hål tråd EDM-service. Våra kärngarantier är följande:

- Anpassningsstöd: Vi kan anpassa längden, djupet, arrangemanget och relaterade strukturer för smala slitsar baserat på kundtillhandahållna 2D-ritningar (CAD) och 3D-modeller (STEP/IGES). Den minsta bearbetade spårbredden är 0,1 mm, och den maximala bearbetningskvantiteten för en sats är 1000 stycken/batch.

- Anpassningsstöd: Vi kan anpassa diametertoleransen, håldjupet, arrangemanget och relaterade strukturer för runda hål baserat på kundtillhandahållna 2D-ritningar (CAD) och 3D-modeller (STEP/IGES). Minsta bearbetade runda håldiameter är 0,1 mm, och den maximala bearbetningsmängden för en sats är 1000 stycken/sats.

- Kvalitetsinspektionssystem: Varje produktparti genomgår fulldimensionell inspektion med hjälp av en koordinatmätmaskin, verktygsmikroskop och ytråhetstestare. Detaljerade inspektionsrapporter tillhandahålls för att säkerställa kvalitetsspårbarhet.

- Leveranscykel: Standardbearbetningscykeln för delar är 3-5 arbetsdagar; Bearbetningscykeln för skräddarsydda delar är 5-10 arbetsdagar beroende på komplexitet. Brådskande beställningar kan påskyndas med leverans så snabbt som 48 timmar.

- Eftermarknadsservice: Vi tillhandahåller konsultation med processteknik och förslag på installationsanpassning. I händelse av kvalitetsproblem som inte orsakas av människor, stödjer vi gratis omarbetning eller returer/byten.
